一种便于安装的进出线电抗器的制作方法

本实用新型涉及电力电抗器技术领域，具体为一种便于安装的进出线电抗器。


背景技术：

进线电抗器的作用是限制变频、变流装置换相时电网侧的电压降，抑制谐波对直流调速整流单元及变频器、整流单元、整流回馈单元的影响；以及并联变流器组的解耦；限制电网电压的跳跃或电网系统操作时所产生的电流冲击电抗器的电压降迭择与电网功率、变频装盖的视在功率比值有关。对直流调速而言，建议电抗器的相电压降，迭择电网相电压的4％。对变频器而言，一般选择2％，当电网短路功率与整流/回馈单元视在功率大于50:1时，选择4％。

出线电抗器的作用是限制电机连接电缆的容性充电电流及电机绕组上的电压上升率。用干钝化变频器输出电压的陡度，减小对逆变器中的功率元件的扰动和冲击。并能抑制变频器输出的谱波，起到减小变频器嗓声的作用。

现有的进出线电抗器安装极为不便，同时现有的进出线电抗器的使用安全性不高，因此，设计一种便于安装的高安全性进出线电抗器是很有必要的。



技术实现要素：

本实用新型的目的在于提供一种便于安装的进出线电抗器，以解决上述背景技术中提出的问题。

为了解决上述技术问题，本实用新型提供如下技术方案：一种便于安装的进出线电抗器，包括进出线电抗器本体、第一固定孔、L型固定板、电动推杆、支撑板、第二固定孔、L型限位板、电控箱、液位传感器、折叠连接条、支撑弹簧、底板、PLC控制器、干燥盒、活性炭吸附剂、通孔和蜂鸣报警器，所述进出线电抗器本体的底部对应两侧均安装有电动推杆，所述电动推杆安装在支撑板的顶部对应两侧，所述支撑板通过支撑弹簧与底板连接，所述支撑板与底板的四周通过折叠连接条连接，所述支撑板和底板对应开设有第二固定孔，所述底板的对应两侧均安装有L型固定板，所述L型固定板的两侧均开设有第一固定孔，所述L型固定板靠近支撑板与底板的一侧安装有L型限位板，所述L型限位板的相邻两侧均与支撑板接触，所述进出线电抗器本体的底部中心处安装有电控箱，所述电控箱的内部安装有PLC控制器，所述PLC控制器的一侧安装有蜂鸣报警器，所述电控箱的顶部内壁安装有干燥盒，所述干燥盒的内壁填充有活性炭吸附剂，所述干燥盒的底部开设有通孔，所述液位传感器电性连接PLC控制器的输入端，所述PLC控制器的输出端电性连接电动推杆和蜂鸣报警器。

进一步的，所述PLC控制器为一种S7-200PLC控制器。

进一步的，所述电动推杆由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮和微动控制开关组成。

进一步的，所述干燥盒与电控箱通过卡扣活动连接。

进一步的，所述电动推杆与进出线电抗器本体通过螺栓活动连接。

与现有技术相比，本实用新型所达到的有益效果是：该进出线电抗器，通过第一固定孔和第二固定孔将该装置整体固定起来，安装方便，结构稳定，大大提升了使用的方便性；通过第二固定孔和L型限位板可以保证支撑板只能做上下运动，防止应支撑板倾斜造成该装置损坏，同时在支撑板和底板之间安装有支撑弹簧，使其整体具有良好的减震效果，大大提升了使用的安全性；液位传感器实时开启，检测信号，当有水进入配电室时，液位传感器检测到信号并将收集的信号传递给PLC控制器，PLC控制器处理后控制电动推杆向上运行，带动进出线电抗器本体向上运动，防止进出线电抗器本体因进水造成损坏，同时通过电动推杆在安装时将进出线电抗器本体与地面保持一段距离，可以有效防止地面潮气影响进出线电抗器本体，有利于提升进出线电抗器本体的使用寿命；电控箱的内部安装有干燥盒，便于吸收电控箱内部空气中的水分，有利于防止PLC控制器和蜂鸣报警器受潮气影响，提升PLC控制器和蜂鸣报警器的使用寿命。

附图说明

附图用来提供对本实用新型的进一步理解，并且构成说明书的一部分，与本实用新型的实施例一起用于解释本实用新型，并不构成对本实用新型的限制。在附图中：

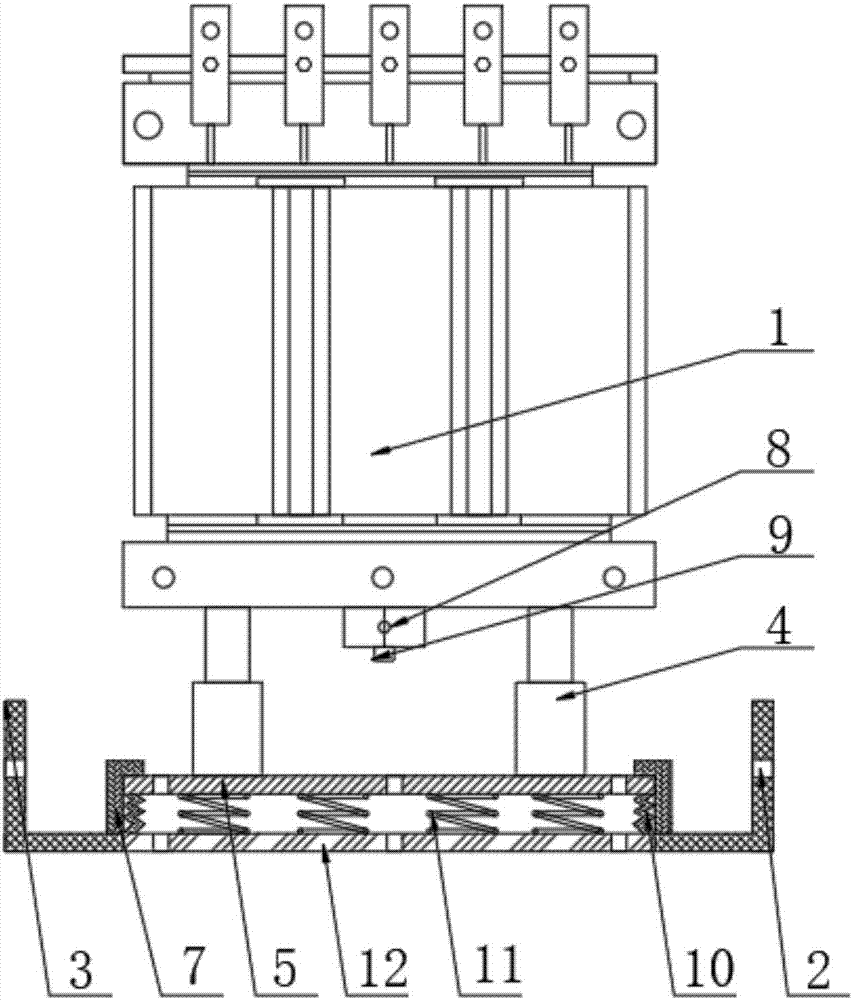

图1是本实用新型的整体结构示意图；

图2是本实用新型的整体内部结构示意图；

图3是本实用新型的电控箱内部结构示意图；

图中：1-进出线电抗器本体；2-第一固定孔；3-L型固定板；4-电动推杆；5-支撑板；6-第二固定孔；7-L型限位板；8-电控箱；9-液位传感器；10-折叠连接条；11-支撑弹簧；12-底板；13-PLC控制器；14-干燥盒；15-活性炭吸附剂；16-通孔；17-蜂鸣报警器。

具体实施方式

下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。

请参阅图1-3，本实用新型提供一种技术方案：一种便于安装的进出线电抗器，包括进出线电抗器本体1、第一固定孔2、L型固定板3、电动推杆4、支撑板5、第二固定孔6、L型限位板7、电控箱8、液位传感器9、折叠连接条10、支撑弹簧11、底板12、PLC控制器13、干燥盒14、活性炭吸附剂15、通孔16和蜂鸣报警器17，进出线电抗器本体1的底部对应两侧均安装有电动推杆4，电动推杆4安装在支撑板5的顶部对应两侧，支撑板5通过支撑弹簧11与底板12连接，支撑板5与底板12的四周通过折叠连接条10连接，支撑板5和底板12对应开设有第二固定孔6，底板12的对应两侧均安装有L型固定板3，L型固定板3的两侧均开设有第一固定孔2，L型固定板3靠近支撑板5与底板12的一侧安装有L型限位板7，L型限位板7的相邻两侧均与支撑板5接触，进出线电抗器本体1的底部中心处安装有电控箱8，电控箱8的内部安装有PLC控制器13，PLC控制器13的一侧安装有蜂鸣报警器17，电控箱8的顶部内壁安装有干燥盒14，干燥盒14的内壁填充有活性炭吸附剂15，干燥盒14的底部开设有通孔16，液位传感器9电性连接PLC控制器13的输入端，PLC控制器13的输出端电性连接电动推杆4和蜂鸣报警器17。

进一步的，PLC控制器13为一种S7-200PLC控制器，具有性能稳定，高效安全的特点。

进一步的，电动推杆4由驱动电机、减速齿轮、螺杆、螺母、导套、推杆、滑座、弹簧、外壳、涡轮和微动控制开关组成，便于带动进出线电抗器本体1做上下运动。

进一步的，干燥盒14与电控箱8通过卡扣活动连接，便于拆卸，有利于更换干燥盒14。

进一步的，电动推杆4与进出线电抗器本体1通过螺栓活动连接，保证连接的稳定性。

工作原理：通过第一固定孔2和第二固定孔6将该装置整体固定起来，安装方便，结构稳定，大大提升了使用的方便性；通过第二固定孔6和L型限位板7可以保证支撑板5只能做上下运动，防止应支撑板5倾斜造成该装置损坏，同时在支撑板5和底板12之间安装有支撑弹簧11，使其整体具有良好的减震效果，大大提升了使用的安全性；液位传感器实时开启，检测信号，当有水进入配电室时，液位传感器9检测到信号并将收集的信号传递给PLC控制器13，PLC控制器13处理后控制电动推杆4向上运行，带动进出线电抗器本体1向上运动，防止进出线电抗器本体1因进水造成损坏，同时通过电动推杆4在安装时将进出线电抗器本体1与地面保持一段距离，可以有效防止地面潮气影响进出线电抗器本体1，有利于提升进出线电抗器本体1的使用寿命；电控箱8的内部安装有干燥盒14，便于吸收电控箱8内部空气中的水分，有利于防止PLC控制器13和蜂鸣报警器17受潮气影响，提升PLC控制器13和蜂鸣报警器17的使用寿命。

最后应说明的是：以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，尽管参照前述实施例对本实用新型进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。
