整流变压器的内部结构特点

整流变压器的内部结构特点


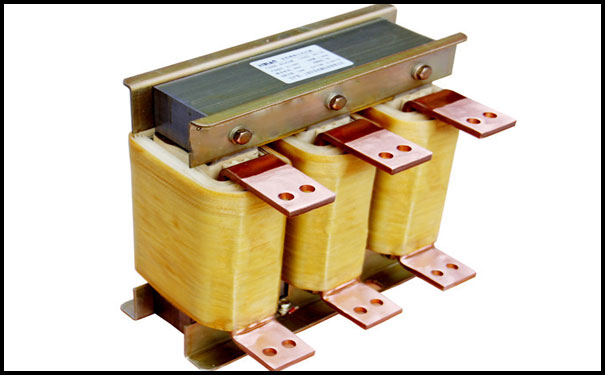

网侧线圈多采用连续式结构，调压线圈多采用层式结构，而阀侧线圈一般均为双饼式结构。由于利用了电子计算机计算电场和线圈的冲击特性，使得线圈结构具有优良的电气特性和耐冲击强度。

对于较大型整流变压器， 油箱采用了折扳式结构，不仅美化了外形，而且大大提高了油箱的机械强度。

阀侧出线既有箱顶出线，又有箱壁出线，方便了与整流装置的连线。

整流变压器阀侧出线端子采用环氧浇注成形低压导电杆，使得变压器外形美观紧凑。

变压器装有各种温度计、瓦斯继电器、释压器、互感器等保护装置，对于高电压产品采用隔膜式储油柜以保证变压器的安全可靠运行。
